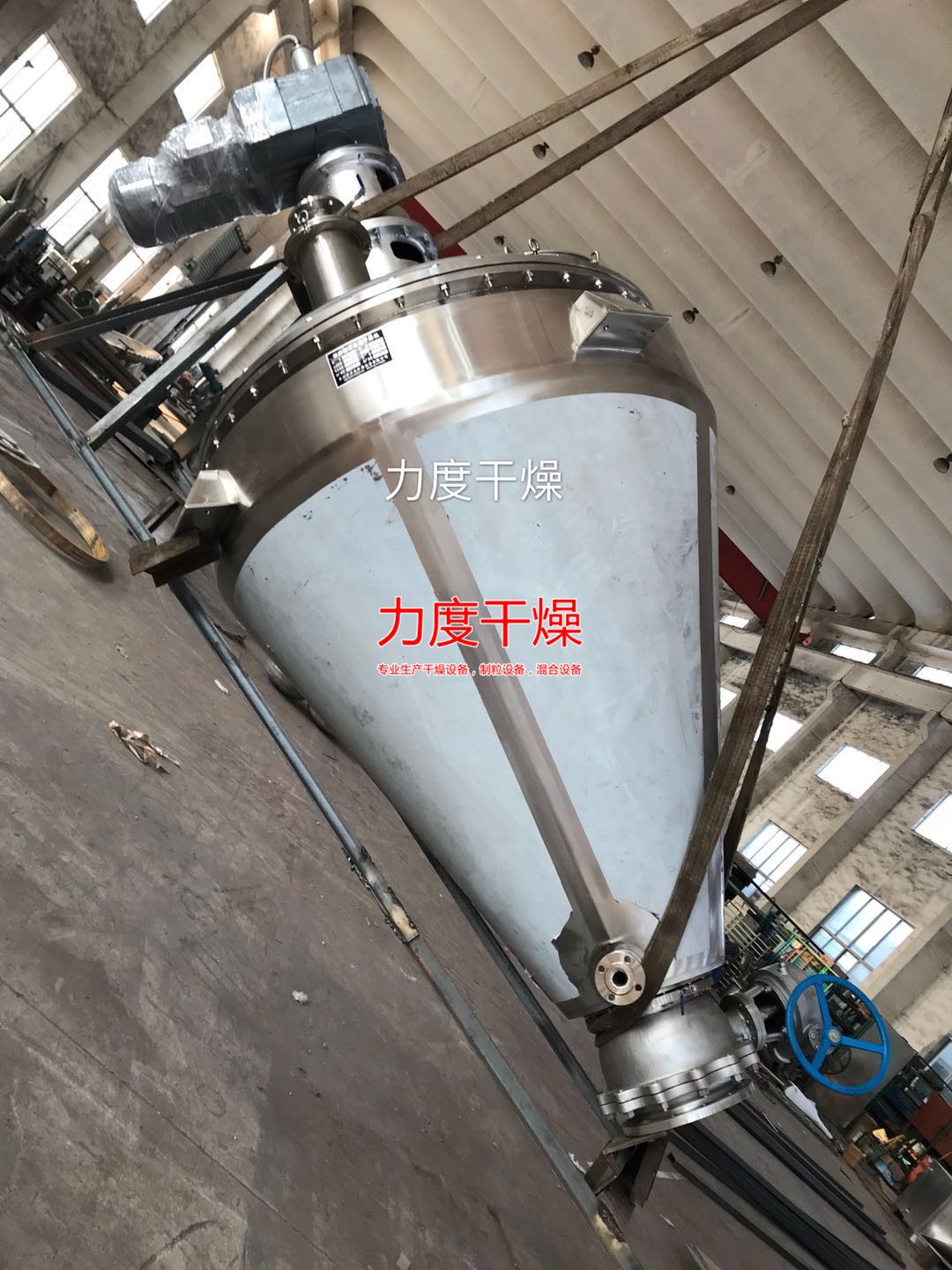

单锥干燥器技术要求：
1) 设计压力：0.05MPa/-0.1MPa（表压）
2) 设计温度：300℃
3) 总容积：2m3
4) 设备主体材料：S30408(GB/T 24511-2009) ；
5) 介质1：水+废树脂（比例为1:1）；
废树脂
颗粒度： 0.3 ~ 1.5mm；
比重：略大于1；
干树脂密度： 650到900g/L；
废树脂为粒状树脂
介质2：废活性炭和沸石+水
废活性炭
颗粒度： 20×50目（800×300微米）；
基本材料：酸洗椰壳；
比重： 略大于1；
干活性炭密度： 480g/L；
沸石
颗粒度： 20×50目（800×300微米）；
基本材料：斜发沸石；
比重： 略大于1；
干沸石密度： 720g/L；
6) 干燥器带搅拌器要求10~70 r/min
7) 锥型干燥器采用夹套形式中间添加导热油加热，通过温控系统可以控制锥型干燥器内壁温度在120℃~280℃之间可调；有其他加热方式也请提供；
8) 通过抽真空在负压作用下每次进料600L；
9) 锥体下侧壁上需有一个脱水口带过滤网。
10) 干燥器设备参照GB150.1~150.4-2011《压力容器》进行制造，检验和验收
11) 设备内表面制造完成后抛光至Ra<0.8um
12) 接口信息及连接形式
|
序号 |
公称尺寸DN |
连接形式 |
用途 |
|
a |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
废树脂进口 |
|
b |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
氮气进口 |
|
c1/c2 |
15 |
法兰 WN15-150 RF HG/T20615-2009 |
除盐水进口 |
|
d |
250 |
法兰 WN250-150 RF HG/T20615-2009 |
废树脂出口 |
|
e |
50 |
法兰 WN50-150 RF HG/T20615-2009 |
锥体夹套导热油进口 |
|
f |
50 |
法兰 WN50-150 RF HG/T20615-2009 |
锥体夹套导热油出口 |
|
k |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
冲洗水出口（脱水口） |
|
o |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
安全阀接口 |
|
p |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
液位测量接口 |
|
q |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
压力测量接口 |
|
s |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
物位测量接口 |
|
t |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
温度测量接口 |
|
u |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
水分仪接口 |
|
v |
25 |
法兰 WN25-150 RF HG/T20615-2009 |
放空口 |
|
w |
300 |
法兰 WN300-150 RF HG/T20615-2009 |
过滤器接口 |
