腐植酸钠是以风化煤、泥炭和褐煤为原料经特殊工艺加工制成的一种具有多种功能的大分子有机弱酸钠盐，其结构比较复杂，已知腐植酸分子中含有苯环、稠环和某些杂环（如吡咯、呋喃、吲哚等），各芳香环之间有桥键相连，芳香环上有各种功能基团，主要是羧基、酚基、羟基、甲氧基、醌基等。腐植酸钠中腐植酸干基含量超过75%，是一种生产绿色乳肉蛋食品用的良好兽药和饲料添加剂。

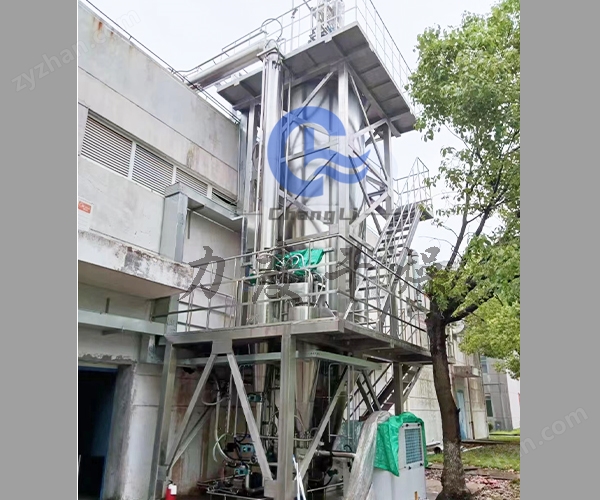

一、腐值酸钠压力喷雾干燥机设计要求

1、 物料名称：腐值酸钠

2、 进风温度：400℃

3、 出风温度：80～100℃；（设计时按80℃计算）

4、 料液含固量：20%

5、 蒸发量：2000㎏/h；

6、 产品终水份： ≤10%；

7、 出料形式：塔底出料+旋风出料

8、除尘方式：旋风除尘+湿法除尘。

9、操作方式：连续操作。

10、干燥介质：经过滤后的空气。

11、热源：天然气热风炉

二、腐值酸钠压力喷雾干燥机设计参数

1、塔体内径：Φ5000mm

2、塔体外径：Φ5300mm

3、用风量：28956kg/h

4、进风温度：400℃；出风温度：80℃。

5、水份蒸发量:2000Kg/h 。

6、干粉含水率:10%。

7、干燥用热量：300万大卡/小时。

8、一级旋风除尘器：2-CLT1550

9、湿法除尘器：φ3000

10、鼓风机：型号：4-72-10D 功率：18.5KW 转速：960转/分。

11、引风机：型号：9-26-14D 功率：75KW 转速：960转/分。

12、高压均质泵：型号：GJB-4-25 功率：30KW 流量4000m3/h。

13、配套燃煤热风炉：300万大卡

三、腐值酸钠压力喷雾干燥机原理

悬浮液用高压均质泵打入塔顶的压力喷嘴。料液在雾化机产生的压力的作用下，分散成均匀细小的雾群。

由送风机将环境空气送入间接式燃煤热风炉产生加热后得到干燥热风，再流经均风分配器，均匀进入塔内。细小雾滴与高温热空气接触瞬间干燥，并在下落过程中不断干燥残留水份。干粉随同尾气进入旋风除尘器，物料在主塔内、旋风除尘器出料，尾气经湿法除尘器处理后排空。

四、腐值酸钠压力喷雾干燥机配置及特点：

1 供料系统

（1）、高压均质泵：型号：GJB-4-25、功率：30KW、压力：0～250KG（可调）、流量4m3/h。

（2）、进料管阀采用2’的管阀（如果不能跟泵的出口相配，按泵的出口尺寸），其跟物料接触的采用304。

（3）、宜兴轻工设备有限公司，采用变频调速。

2 雾化系统 1、 喷嘴选用喷雾公司产品。

3、 三套喷嘴喷料。

4 、热风系统

（1）、 鼓风机：型号：4-72-10D、功率：18.5KW、转速：1120转/分、风量：26775～33554m3/h、压力：1257～1395Pa

（2）、 鼓风机采用变频调速。

5、干燥塔

（1）、热风均配器：均风板有三层打孔板组成，我公司用于多套设备，效过非常好，用δ=2mm,304材质制作（加强筋用304不锈钢扁钢）。

（2）、干燥塔：干燥塔内径为5.0米。能承受4000Pa的负压，在操作失误的情况下不会损坏。内壁为2.0mm304抛光镜面板，采用氩弧焊焊接。塔体外包为厚度1.2mm 不锈钢板，中间为Q235型钢骨架及厚度100mm的岩棉保温。干燥室外顶为厚δ=3mm,304不锈钢板。

（3）、塔身设有塔门4扇和观察孔，便于塔内清洗观察。塔体交接口、管道弯头均是圆弧对接设计，减少死角。干燥塔运至现场制作。

（4)、正常操作温度：热风分配器导入风温400℃，塔内120℃。极限操作温度250℃。塔内工作压力：500～-1500Pa，极限塔内负压：-2000Pa。

(5)、气锤：由我厂设计制造的气锤,振动力大，用气量少。用户自备空压机。

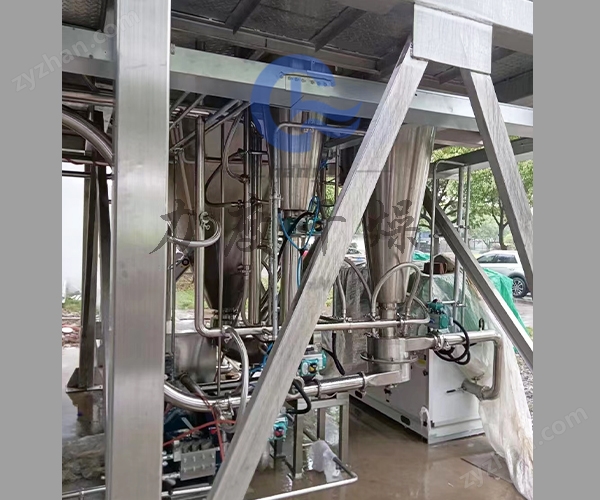

6、 收料系统

（1）、 主塔有一个出料口,旋风除尘器下面有一个出料口，每个出料口装有关风机,物料在关风机出料。

（2）、 旋风出料量很少，下面用料筒收料。

7、 排风系统

（1）、引风机：型号：9-26-14D、功率：75KW、转速：960转/分、风量：31000～35000m3/h、压力：5188～5262Pa配有调风门，Q235制作，支架装有4只避震垫。

（2）、排风管道：跟物料接触的用304的不锈钢，加强筋用碳钢。

8、 电器系统

（1）、电器控制柜为304制作。

（2）、引风机用自藕减压器启动，用于启动时减小风机启动电流。

（3）、控制系统采用按钮接触器常规控制。主要参数如进口温度、主塔温度、出口温度
