一、产品定义

混合输送真空干燥机是一款集物料混合、连续输送、真空低温干燥、溶剂（水汽）冷凝回收于一体的智能化成套设备。它采用惰性气体保护 + 真空环境协同技术，实现对热敏性、易氧化、高附加值物料的 “均质化混合 - 低温柔性干燥 - 溶剂清洁回收” 全流程处理，广泛适用于制药、食品、精细化工、新材料等对工艺精度与合规性要求严苛的行业。

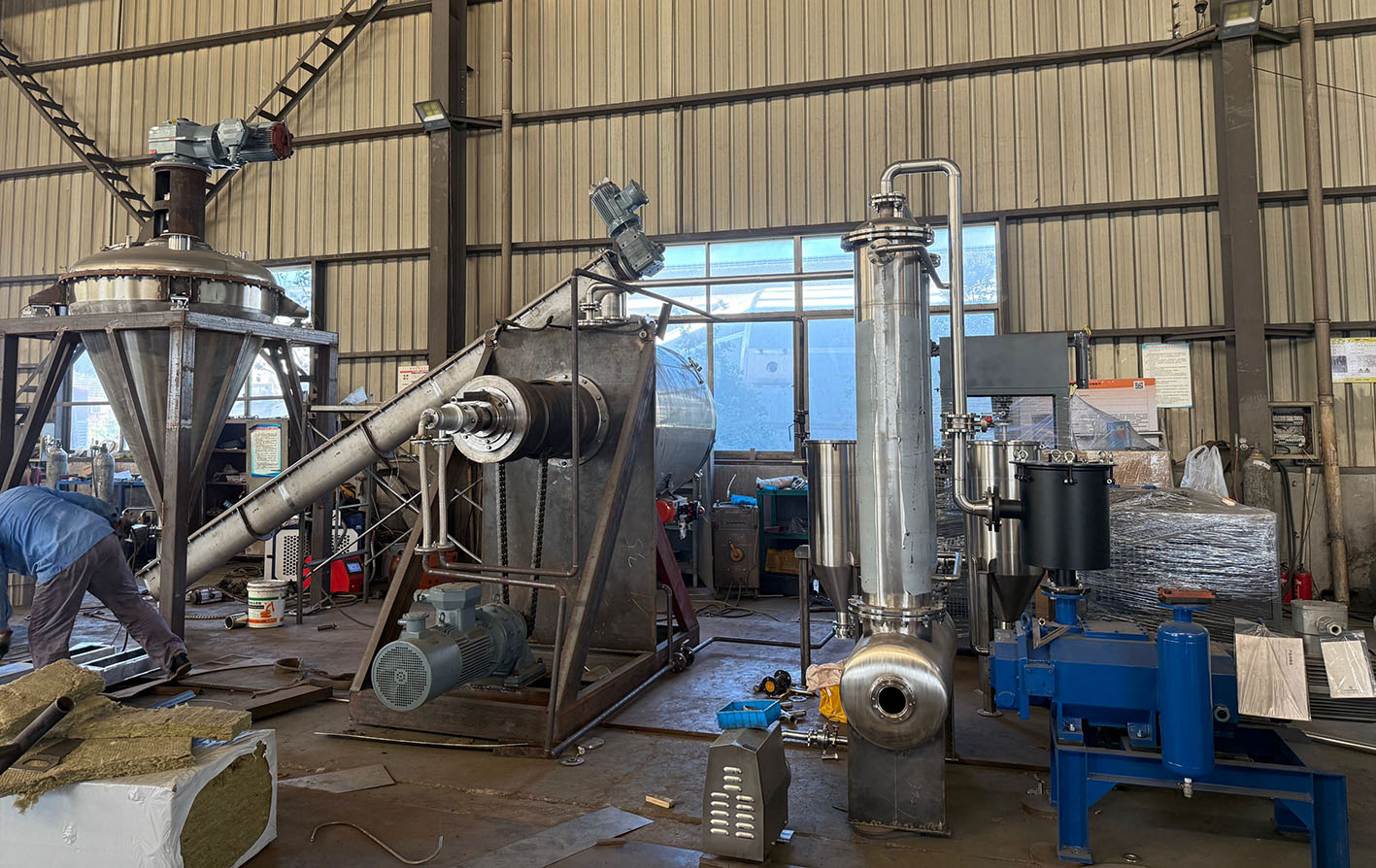

二、组成结构

• 混合单元：含立式混合机、氮气阀组（V1-V6）、进料 / 出料阀（V7-V8），负责物料的均质化混合与惰性环境（氮气）营造。
• 输送单元：螺旋输送设备，实现混合后物料向真空干燥机的连续、均匀输送。
• 真空干燥单元：由耙式真空干燥机、导热油炉、真空泵及真空管路组成，通过 “真空降沸点 + 导热油供热” 实现物料低温干燥。
• 冷凝回收单元：包含冷水机、冷凝泵、冷凝塔及管路，对干燥过程中蒸发的溶剂（或水汽）进行冷凝回收，实现清洁生产。
• 控制系统：MCGS 触摸屏集成温度、压力、时间等传感器与执行器，实现全流程自动化控制与数据追溯。

三、工作原理

• 惰性保护原理：通过氮气阀组向混合机、干燥机通入氮气，置换系统内空气，营造无氧环境，防止物料氧化变质（尤其适用于制药原料药、食品益生菌等易氧化成分）。
• 真空干燥原理：真空泵使干燥系统维持高真空度（-0.150MPa），大幅降低物料沸点（如常压下 100℃沸腾的水，在 - 0.1MPa 真空下约 45℃沸腾），配合导热油炉的稳定热源，实现物料在 低温（可低于 60℃）下快速干燥，避免热敏性成分（如药物活性成分、食品营养物质）分解。
• 冷凝回收原理：冷水机提供低温冷媒（如 26.1℃冷水），使干燥过程中蒸发的溶剂蒸汽（或水汽）在冷凝塔内遇冷液化，由冷凝泵收集回收，既减少物料损失，又避免溶剂排放污染。

四、操作流程（典型工艺闭环）

1. 进料与混合
   • 开启混合机进料阀（V7），将待处理物料（如抗生素原料药）加入混合机；通过 MCGS 系统设置混合时间、转速，启动混合机实现物料均质化混合。
   • 混合过程中，开启氮气阀（V1-V3）通入氮气，置换混合机内空气，维持惰性环境。
2. 物料输送
   • 混合完成后，打开混合机出料阀（V8），物料经螺旋输送设备连续、均匀地输送至真空干燥机的进料口，由耙式进料阀（V9）控制进料节奏。
3. 真空干燥
   • 关闭干燥机所有阀门，启动真空泵使干燥系统达到 - 0.150MPa 真空度；同时开启导热油炉，将导热油温度控制在 27.8℃左右，向干燥机提供稳定热源。
   • 物料在真空干燥机内被耙式搅拌桨不断翻搅，实现 “传热 - 传质” 均匀性，水分（或溶剂）快速蒸发，经管路进入冷凝系统。
4. 溶剂冷凝回收
   • 冷水机启动，向冷凝塔提供 26.1℃冷水；蒸发的溶剂蒸汽在冷凝塔内遇冷液化，由冷凝泵收集至溶剂回收罐，实现清洁回收。
5. 出料与系统复位
   • 干燥完成后（由干燥时间、物料含水率传感器判定），停止导热油炉与真空泵，开启氮气阀（V4-V6）通入氮气破真空；打开干燥机出料阀，排出干燥后物料。
   • 系统自动启动 CIP（在线清洗）程序，对混合机、干燥机、管路进行清洁，为下一批次生产做准备。

五、应用领域

• 制药行业：抗生素原料药（如青霉素）、激素类药物、中药提取物（如人参皂苷）的干燥，保障药效活性与纯度，完全符合 GMP（药品生产质量管理规范）要求。
• 食品工业：益生菌粉、植物蛋白（如大豆分离蛋白）、功能性代餐粉的干燥，避免高温导致益生菌失活、蛋白变性，同时保持产品风味与营养。
• 精细化工：催化剂（如贵金属催化剂）、电子级化学品（如半导体用高纯试剂）的干燥，防止颗粒团聚、氧化，保障产品性能稳定性。
• 新材料领域：纳米陶瓷粉体、高分子复合材料（如锂电池正极材料）的干燥，控制颗粒形貌与分散性，满足器件的精度需求。

六、维护保养要点

七、核心优势

• 集成化高效：将 “混合 - 输送 - 干燥 - 回收” 集成于一套系统，减少物料转运环节，提升生产效率，降低交叉污染风险。
• 智能化控制：MCGS 触摸屏实现温度、压力、时间等参数的实时监控与自动化调节，支持数据存储、追溯，满足制药 / 食品行业的审计追踪要求。
• 低温柔性工艺：真空环境下低温干燥，适配热敏性、易氧化物料，保障产品活性与品质。
• 环保合规：溶剂冷凝回收技术大幅减少物料损失与废气排放，符合环保政策与行业合规性标准（如 GMP、FDA）。
