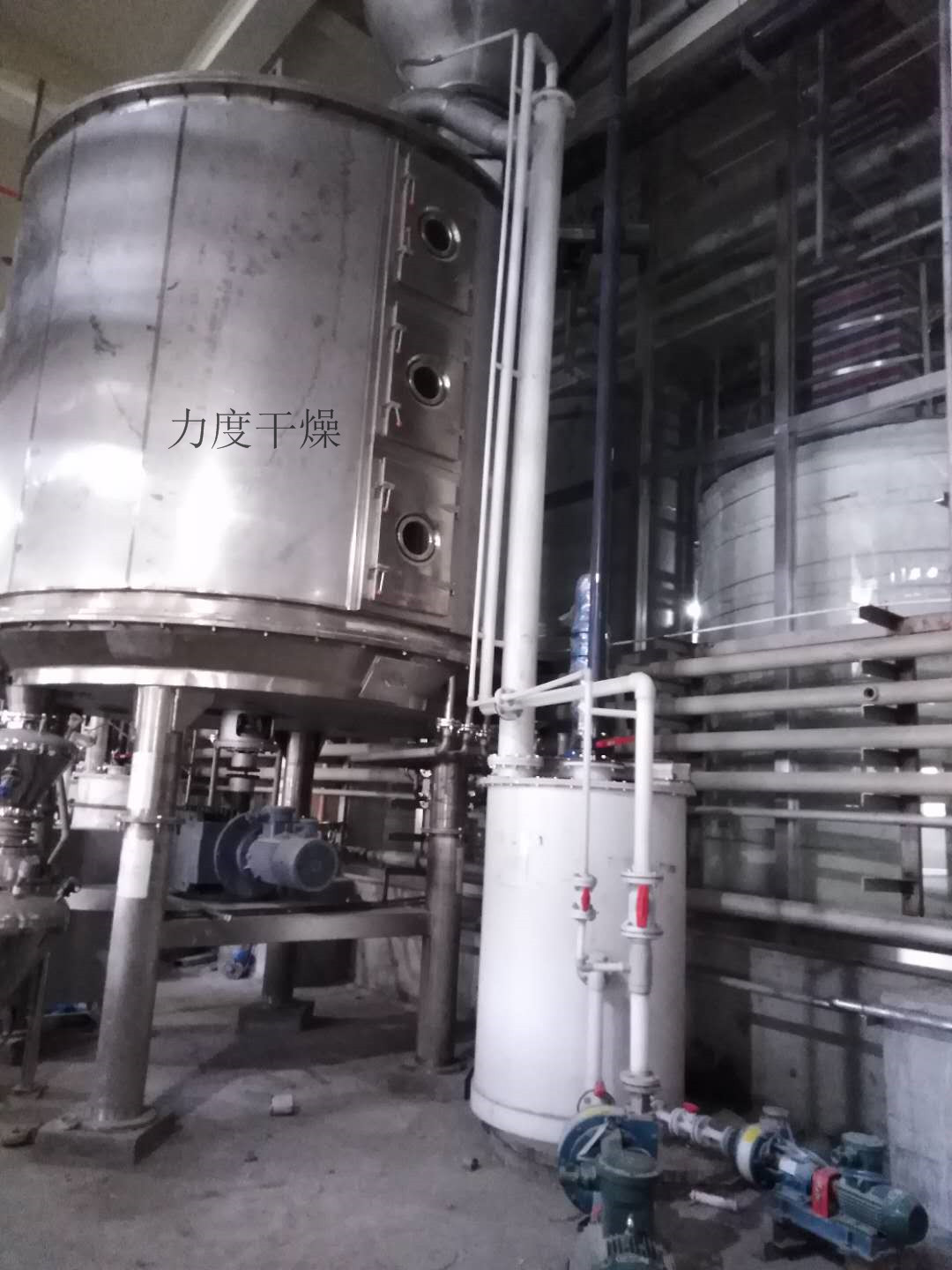

氧化产物砜专用盘式干燥机工艺叁数:
1物料名称:氧化产物
2初水分:20% 终水分:1.5%
3产量:1000吨每年(139kg/h)
4加热温度:110-120℃(蒸汽加热),设备耐蒸汽压力0.4MP
根据以上参数选用PLG-2200*6
盘式连续干燥机配置及技术参数:
1、设备配置清单
序号 |
名称 |
型号规格 |
材质 |
数量 |
备注 |
1 |
干燥盘 |
φ2200/6 |
SUS304,盘面5mm,盘底3mm |
1套 |
|
2 |
耙杆 |
φ38 |
SUS304 |
1套 |
|
3 |
耙叶 |
2.5mm |
SUS304,与盘面接触部分四氟板 |
1套 |
|
4 |
主轴 |
φ133 |
SUS304 |
1套 |
|
5 |
上下密封装置 |
|
四氟填料 |
1套 |
|
6 |
筒体 |
φ2900 |
内胆3mmSUS304,外封Q235 |
1套 |
|
7 |
上下端盖 |
|
与物料接触处为SUS304 |
1套 |
|
8 |
传动电机 |
3KW |
Q235 |
1套 |
|
9 |
减速机 |
|
Q235 |
1套 |
|
10 |
管道 |
|
与物料接触处为SUS304 |
1套 |
|
11 |
布袋除尘器 |
MC-12 |
与物料接触处为SUS304 |
1套 |
|
12 |
引风机 |
2.2kw |
Q235 |
1只 |
锡安达电机,电机防爆dllCT |
13 |
螺旋进料器 |
1.1KW |
与物料接触处为SUS304 |
1套 |
,锡安达电机,电机防爆dllCT4 |
14 |
出料关风机 |
3L,0.75kw |
与物料接触处SUS304 |
1套 |
锡安达电机,电机防爆dllCT4 |
15 |
控制柜 |
主要电器元件施耐德、西门子,触摸屏为西门子防爆屏,PLC为西门子1200系列 |
外壳Q235,留DCS信号接口,现场操作防爆触摸屏,强电柜放在配电间,防爆等级DIICT4 |
1只 |
|
2、主要技术参数
(1)干燥面积:18.5m²;
(2)干燥盘数量:6层干燥盘;
(3)配用电机功率:3kw;
(4)设备主轴转速:1-12转/分;
(5)设备外形尺寸:见附图;
(6)干燥大盘直径:φ2200;
(7)干燥小盘直径:φ1900;
(8)干燥盘设计压力:0.4MPa;
(9)设计使用温度:110-120℃;
(10)干燥盘盘面厚度:5mm,盘底厚度:3mm;
(11)干燥器筒体设计压力:微负压;
(12)筒体厚度:3mm;
盘式干燥机具有如下特点:
1、耙叶高度可调,不直接接触盘面,调控容易、适用性强。调整料层厚度、主轴转速、耙臂数量、耙叶型式和尺寸可使干燥过程达到******。物料的停留时间可以精确调整。物料流向单一,无返混现象,干燥均匀、质量稳定、不需再混合;
2、操作简单、容易,干燥器的开车、停车操作非常简单。停止进料后,传送物料的耙叶能很快地排空干燥器内的物料;
3、能耗低、料层很薄,主轴转速低,物料传送系统需要的功率小,电耗少;
4、安装方便、占地面积小干燥器整体出厂,整体运输,只需吊装就位,安装定位非常容易。由于干燥盘层式布置、立式安装, 既使干燥面积很大,占地面积小。
盘式连续干燥机工作原理:
湿物料自加料器连续地加到干燥器上部第一层干燥盘上,带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,在大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列,物料得以连续 地流过整个干燥器。中空的干燥盘内通入加热介质,加热介质形式有饱和蒸汽、热水和导热油,加热介质由干燥盘的一端进入,从另一端导出 。已干物料从最后一层干燥盘落到壳体的底层,最后被耙叶移送到出料口排出。湿份经排气口排出。
