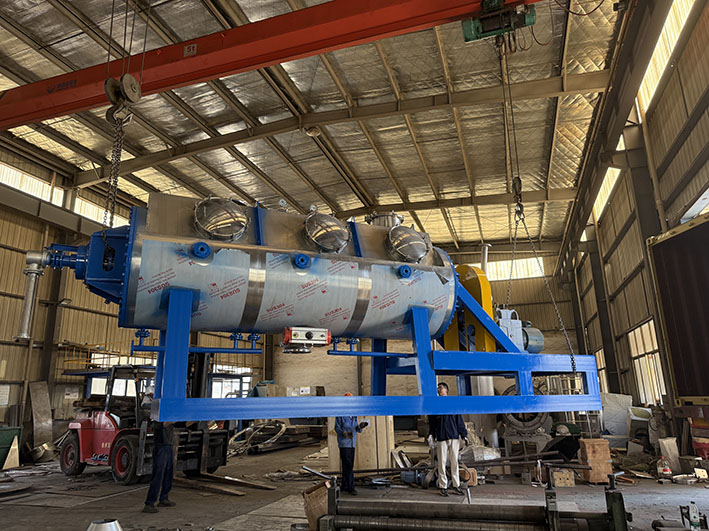

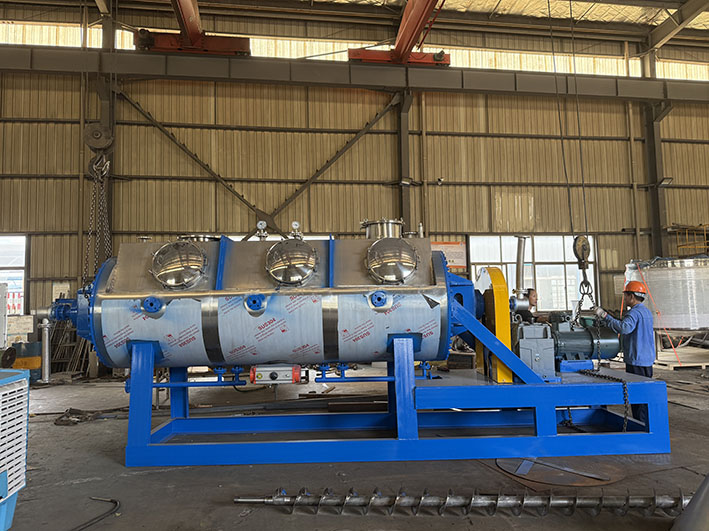

卧式真空圆盘干燥机是一种高效、节能、适用于高要求物料处理的间接加热式连续真空干燥设备。它集传热、干燥、混合、输送等多功能于一体，特别适合处理热敏性、高附加值、易氧化、易爆、有毒或需要回收溶剂的膏状、糊状、粉状及滤饼状物料。

一、 核心结构与组成

1. 主机壳体：一个水平放置的圆柱形夹套容器，能承受真空压力。夹套内通入加热介质（如热水、导热油、蒸汽）。

2. 空心加热圆盘组：设备的核心部件。多个中空圆盘平行、等距地套装在一根水平中空主轴上。圆盘内部也通有加热介质，与主轴连接处采用特殊旋转接头密封，既随主轴转动，又能保证热量持续导入。这形成了巨大的传热面积。

3. 转动系统：由主轴、加热圆盘、传动装置（电机、减速机）组成。转动起到搅拌物料、更新传热面、推动物料前进的作用。

4. 耙臂与耙叶：安装在圆盘之间或圆盘上的可调节刮板，不断刮动、搅拌物料，防止结垢，并引导物料从进料端向出料端移动。

5. 真空系统：包括真空泵、冷凝器、溶剂回收罐等。用于抽取干燥室内的空气和不凝性气体，维持高真空环境，降低物料沸点，并回收蒸发的溶剂。

6. 加热系统：为夹套、主轴和圆盘提供循环的热源。

7. 加料与出料系统：通常采用螺杆加料器连续进料，通过气动出料阀或螺杆出料器连续/间歇出料。

8. 控制系统：集成PLC或DCS，自动化控制温度、真空度、转速、进出料量等关键参数。

二、 工作原理

物料通过加料系统定量送入干燥机。在真空环境（压力可低至数毫巴）下，物料的沸点大幅降低。加热圆盘和夹套通过热传导将热量高效传递给与之接触的湿物料。旋转的圆盘和耙叶不断搅拌、翻动物料，使其均匀受热，表面不断更新，水分或溶剂迅速蒸发。蒸发出的蒸汽被真空系统迅速抽走，经冷凝后回收。干燥后的物料被缓慢推向出料口，完成连续干燥过程。

三、 主要特点与优势

1. 高效节能：

   • 传导传热为主，热效率高（通常>80%），能耗远低于以对流加热为主的干燥方式（如气流干燥）。

   • 巨大的圆盘传热面积和持续的物料搅拌，使传热和传质速率高。

2. 干燥质量出色：

   • 低温干燥：真空条件下，可在低温（如40-80℃）下实现快速干燥，很好的保护热敏性成分的活性、色泽、风味。

   • 无氧化风险：全封闭真空环境，隔绝氧气，防止物料氧化变质。

   • 0污染：物料不与外部空气接触，避免了污染和交叉污染，符合GMP要求。

3. 环保与安全：

   • 溶剂可全回收：挥发出的有机溶剂可高效冷凝回收，减少排放和浪费，降低运行成本。

   • 适用于易燃易爆或有毒物料，因为操作环境为低氧或无氧状态。

4. 自动化程度高：

   • 可实现连续化、自动化生产，工艺参数（温度、真空、停留时间）准确可控，产品质量稳定，劳动强度低。

5. 适应性强：

   • 能处理从稀浆到滤饼等多种形态的物料，特别适合粘性、易结团的物料。通过调节主轴转速、耙叶角度、真空度等，可灵活控制物料停留时间和干燥程度。

四、 典型应用领域

• 医药行业：抗生素、维生素、酶制剂、细胞培养物、中药提取物等。

• 食品与保健品：高价值营养粉、酵母提取物、植物提取物、果汁粉、益生菌等。

• 化工行业：染料、颜料、农药中间体、高分子树脂、催化剂、精细化学品等。

• 新能源材料：锂电池正负极材料（如磷酸铁锂、三元材料、石墨）的前驱体干燥。

• 其他：陶瓷材料、矿物、生物污泥等。

五、 与传统干燥设备的对比

总结

卧式真空圆盘干燥机是技术先进、综合性能优越的干燥解决方案。它以低温、高效、密闭、安全、环保为核心优势，是实现高附加值、热敏性物料高质量干燥和有机溶剂高效回收的理想选择。尤其在现代精细化工、制药和食品工业中，扮演着不可或缺的角色。
