喷雾设备通过物理或机械方式将液体转化为微米级至毫米级的雾滴，实现液体在气体介质中的高效分散，这一过程称为“雾化”。根据雾化原理和结构设计的不同，现代喷雾设备可分为五大技术类型，各具独特优势和应用场景。
一、压力式喷雾
结构与原理：核心部件：高压泵（压力 1-200MPa）+ 孔径 0.1-2mm 的喷嘴，液体在高压下经喷嘴孔高速喷出，因湍流与空气摩擦雾化。
-
典型类型
-
单流体压力喷嘴：结构简单，适用于低粘度液体（如水、溶液）。
-
压力旋流喷嘴：内部设旋流室，液滴呈空心锥状分布，雾化粒径较均匀。
二、离心式喷雾
结构与原理：核心部件：高速旋转的离心转盘（转速 3000-50000rpm），液体通过料液分配器进入转盘，在离心力作用下沿边缘甩出并雾化。
转盘类型：光滑盘、沟槽盘、叶片盘（后者雾化更均匀）。
-
核心优点：1. 料液粘度适配广，可处理中高粘度料液；2. 抗杂质能力强，不易堵塞；3. 雾化均匀，产品密度更均匀；4. 操作稳定，适应多种料液类型
-
主要局限性：1. 设备结构复杂，购置维护成本高；2. 转速高能耗大，运行成本高；3. 处理量相对有限，难适配超大规模生产；4. 高速旋转部件易磨损，需定期更换
三、流式喷雾设备（二流体 / 三流体喷嘴）
结构与原理：核心部件：内管（液体）+ 外管（压缩空气 / 蒸汽），液体与气体在喷嘴出口处（流速 300-1000m/s）混合，靠高速气流剪切力雾化。
三流体喷嘴：增加第三股气流（如加热空气），用于热敏性物料干燥。
-
核心优点：1. 雾化粒径细（5-50μm），产品细腻；2. 对料液粘度适配范围广，可处理高粘度及含少量杂质料液；3. 设备体积小，适合小批量、间歇性生产；4. 操作灵活，易调节雾化参数
-
主要局限性：1. 能耗极高（依赖高压压缩空气），运行成本高；2. 处理量小，难适配大规模连续生产；3. 压缩空气需干燥净化，增加辅助成本；4. 产品堆积密度低，易产生粉尘

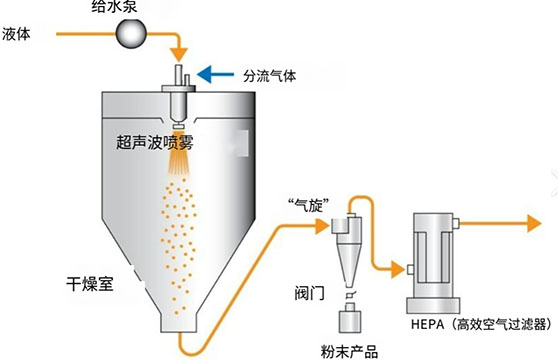

四、超声波喷雾设备
结构与原理：核心部件：压电换能器（频率 20-1000kHz），通过高频振动使液体表面产生驻波，波峰破裂形成均匀液滴。
-
核心优点：1. 雾化粒径超细且均匀（1-10μm），适合制备纳米级粉末；2. 能耗低，无需高压泵/压缩空气，运行成本低；3. 料液粘度适配广，可处理高粘度及含微量杂质料液；4. 无机械磨损，设备寿命长，维护简单
-
主要局限性：1. 处理量极小，仅适用于实验室小批量或微量生产；2. 设备购置成本高，规模化应用不经济；3. 对料液中大分子/粗纤维敏感，易附着在超声振子上；4. 雾化效果受环境温度、湿度影响较大
五、静电喷雾设备
结构与原理：核心部件：高压电源（5-30kV）+ 带电荷喷嘴，液体经喷嘴时带电，在静电斥力与空气阻力作用下雾化成带电荷液滴。
-
核心优点：1. 雾化粒径细且均匀（1-50μm），雾滴带电易定向沉积，利用率高；2. 料液用量少，适合微量/精准喷涂场景；3. 可制备均匀薄膜或功能涂层，产品附加值高；4. 对热敏性物料友好，低温即可雾化，保留成分活性
-
主要局限性：1. 设备结构复杂，需配套高压静电系统，购置维护成本高；2. 处理量极小，仅适用于实验室或小规模精准生产；3. 雾化效果受料液导电性、环境湿度影响大；4. 存在高压静电安全隐患，需特殊防护措施

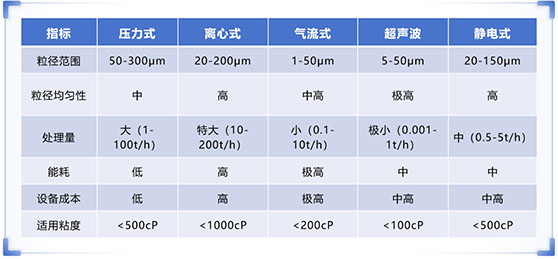

六、不同喷雾技术性能对比表

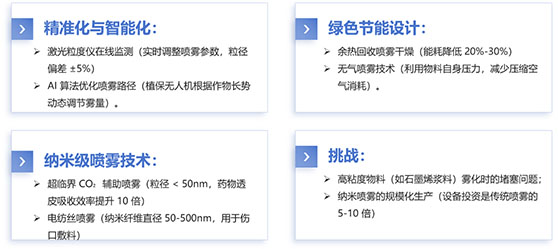

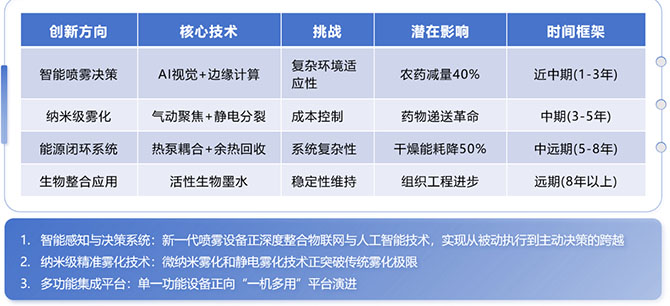

七、喷雾设备技术趋势与挑战
八、开式喷雾与闭式喷雾
8.1、开式喷雾系统：原理、结构与特点
工作原理
-
开式喷雾系统是一种非循环式喷雾系统，其核心原理是：
-
液体供应：通过泵（如离心泵、柱塞泵）从储液罐直接抽取液体，经管道输送至喷嘴；
-
喷雾形成：液体在喷嘴处通过压力差（或高速气流）雾化成液滴，喷洒至目标区域；
-
非回收机制：喷雾完成后，液体直接作用于目标（如作物、工件、燃烧物等），未被利用的液体散逸到环境中，不进行回收循环。
典型结构
-
动力单元：离心泵、风机（气动喷雾）；
-
控制单元：简单阀门（手动或电动），仅控制开关或流量；
-
执行单元：单流体喷嘴（依靠液体压力雾化）或二流体喷嘴（液体 + 压缩空气）；
-
管路系统：开放式管道，末端直接连接喷嘴，无回收管道。
8.2、闭式喷雾系统：原理、结构与特点
-
工作原理：闭式喷雾系统是一种循环式喷雾系统，其核心原理是：
-
闭环循环：液体从储液罐抽出，经喷嘴雾化后，未被利用的液体通过回收管道返回储液罐，形成 “喷射 - 回收 - 再喷射” 的循环；
-
精密控制：通过传感器（如流量传感器、压力传感器）实时监测系统参数，结合控制器（PLC 或智能模块）调节泵的输出、喷嘴压力，实现精准雾化；
-
过滤与净化：回收液体经滤网、过滤器去除杂质后，重新进入循环，确保液体纯度。
-
典型结构
-
动力单元：变频泵（可调节流量），配合稳压装置；
-
控制单元：PLC 控制器、传感器（压力、流量、液位），支持自动化调节；
-
执行单元：精细雾化喷嘴（如高压微孔喷嘴、超声波喷嘴），雾化粒径可控；
-
回收系统：回收管道、过滤器（多级过滤）、储液罐（带温控或搅拌功能）。

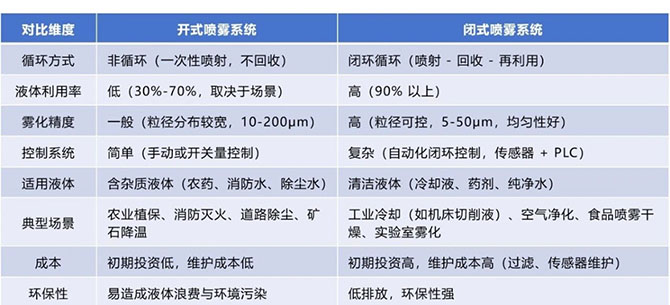

8.3、开式喷雾与闭式喷雾的核心差异对比

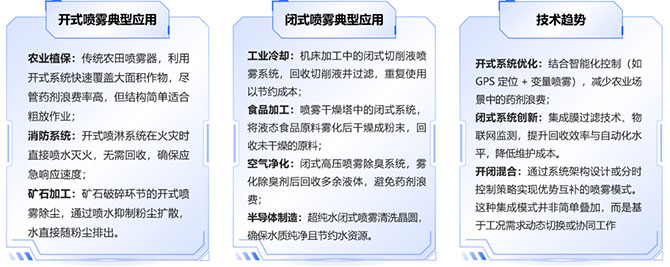

8.4、应用场景细分与技术延伸
8.5、如何选择开式与闭式系统？
-
优先开式系统：当液体成本低、雾化精度要求不高、需要快速响应或处理含杂质液体时；
-
优先闭式系统：当液体成本高、环保要求严格、需精准控制雾化效果（如粒径、喷雾量）时。
九、五种典型喷雾类型的蒸发量特性与产能设计计算

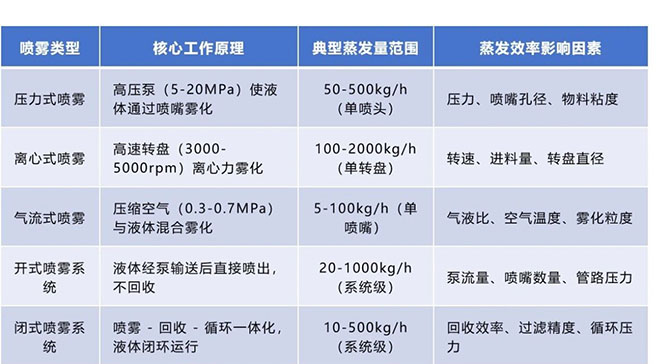

9.1、以下基于工业常见喷雾技术分类，结合蒸发量数据
9.2、蒸发量计算的核心逻辑与公式
W = G \times \frac{(C_1 - C_2)}{(1 - C_2)}
-
W：蒸发量（kg/h）
-
G：进料量（kg/h）
-
C₁：进料湿基含水率（%）
-
C₂：出料湿基含水率（%
9.3、热量衡算验证蒸发量
Q = W \times r + G \times c \times (t_2 - t_1) + Q_{loss}
-
Q：干燥所需总热量（kJ/h）
-
r：水的汽化潜热（kJ/kg，20℃时约 2450kJ/kg）
-
c：物料比热容（kJ/kg・℃）
-
t₁/t₂：物料进出干燥室温度（℃）
-
Qloss：热损失（通常取总热量 5%-10%）
9.4、喷雾类型修正系数（K）
不同喷雾技术的蒸发效率需通过修正系数调整理论值：
-
压力式喷雾：K=0.85-0.95（高压雾化效率高）
-
离心式喷雾：K=0.90-0.98（转盘雾化均匀性好）
-
气流式喷雾：K=0.75-0.85（气液混合能耗高）
-
开式系统：K=0.60-0.80（无回收导致热量损失）
-
闭式系统：K=0.85-0.95（循环热量利用率高）
9.5、产能设计的五步实施流程
以某食品喷雾干燥项目为例，演示产能设计过程：
1. 明确物料参数与目标
-
进料：奶粉浓浆，含水率 C₁=75%，
-
进料量 G=1000kg/h出料：奶粉成品，含水率 C₂=5%喷雾类型：离心式喷雾干燥机
2. 计算理论蒸发量W = 1000 \times \frac{(75\% - 5\%)}{(1 - 5\%)} = 736.8kg/h3. 引入喷雾类型修正系数离心式喷雾修正系数 K=0.92，实际需蒸发量：W_{实际} = \frac{736.8}{0.92} = 800kg/h4. 热量衡算验证设备功率物料比热容 c=3.2kJ/kg・℃，进料温度 t₁=25℃，出料温度 t₂=80℃热损失 Qloss=8% Q汽化潜热 r=2450kJ/kgQ = 800×2450 + 1000×3.2×(80-25) + 0.08Q Q = 1,960,000 + 176,000 + 0.08Q Q = 2,213,043kJ/h ≈ 615kW
5. 设备选型与产能匹配选择离心式喷雾干燥机，标配转盘转速 4500rpm，单台蒸发量设计为 850kg/h（预留 50kg/h 裕量）配套加热系统功率≥650kW，满足热量需求
9.6、不同喷雾类型的产能设计要点
-
压力式喷雾：1. 核心匹配高压泵功率与喷嘴数量，按目标产能（吨/小时）选型，多喷嘴并联提升产能；2. 控制喷嘴孔径一致性（0.5-2mm），避免因孔径差异导致产能波动；3. 配套干燥塔容积与热风风量，确保雾滴干燥充分，避免产能过载导致粘壁；4. 预留预处理系统产能冗余，保障料液供应稳定（适配连续生产）。
-
离心式喷雾：1. 依据转盘转速（通常10000-30000r/min）与直径选型，转速越高、直径越大，产能上限越高；2. 控制进料速率均匀性，避免进料波动导致雾化不充分，影响实际产能；3. 匹配热风分布器结构，保障热交换效率，避免因干燥不彻底限制产能；4. 预留转盘维护空间，高频使用场景需配置备用转盘，减少停机对产能的影响。
-
流式（气流式）喷雾：1. 按小批量生产需求（kg/小时级）设计，核心匹配高压空压机功率与喷嘴气液比；2. 优化压缩空气干燥净化系统产能，避免杂质影响雾化，间接降低有效产能；3. 采用模块化设计，方便根据订单量灵活调整产能，适配间歇性生产；4. 控制干燥腔体积，平衡雾化量与干燥效率，避免产能过高导致产品含水率超标。
-
超声波喷雾：1. 按微量/实验室级产能（g/小时-kg/小时级）设计，核心匹配超声振子功率与频率；2. 精准控制进料流量（微量泵选型），避免进料过多导致雾化饱和，限制产能；3. 适配小型干燥/收集系统，保障超细雾滴的回收率，提升有效产能；4. 控制环境温湿度稳定，避免环境因素影响雾化效果，间接降低产能。
-
静电喷雾：1. 按精准喷涂需求设计产能（微量-小批量），核心匹配高压静电系统与喷嘴雾化量；2. 优化料液输送泵精度，确保进料稳定，避免产能波动影响涂层均匀性；3. 适配定向沉积装置，提升雾滴利用率，间接提升有效产能；4. 预留安全防护系统空间，避免因安全停机导致产能中断。

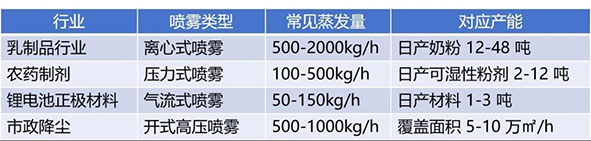

9.7、典型行业产能对照表
9.8、总结：蒸发量设计
喷雾系统的蒸发量计算并非单纯的理论推导，而是需要将物料特性（含水率、粘度）、喷雾技术（雾化效率、热损失）、设备参数（功率、处理量） 三者动态耦合。实际设计中，建议先通过小试确定喷雾类型修正系数 K，再结合热量衡算验证设备匹配性，最终通过中试数据调整产能裕量（通常预留 10%-20%），以确保生产稳定性与经济性。
智能化喷雾设备正通过技术融合、场景创新与生态重构，推动传统制造业向智能化、绿色化、服务化转型。其核心价值不仅在于提升生产效率与产品质量，更在于通过精准控制与资源优化。未来，随着纳米技术、量子传感与生物启发式算法的突破，喷雾设备将进一步拓展至太空探索、生物计算等前沿领域，成为连接物理界与生物界的桥梁，开启智能制造与生命科学的新纪元。
