1.     湿法制粒机由料液供给系统、雾化系统、制粒室、出料

2.       原料被送入制粒室中,通过料液供给系统进入。

3.     制粒室内的高速旋转刀片或喷嘴将原料雾化成小液滴,喷嘴内的压缩空气将液滴带到制粒室的顶部。

4.液滴在制粒室内与热空气接触, 发生干燥和冷凝作用, 小液 滴逐渐成为固体颗粒。

5.       在制粒室内,固体颗粒受到离心力的作用,向外壁移动。同 时,由于颗粒之间的碰撞和粘聚作用,颗粒逐渐增大。

6.       最终,制粒室底部的出料系统将成型好的颗粒排出。

7.       排气系统用于排出制粒过程中产生的热湿空气,保持制粒室 内的恒温恒湿条件。

二.甜味调料湿法制粒机组成部分

湿法混合制粒机主要由机体、锅体、搅拌装置、制粒刀、出料装置、开盖装置、控制系统及充气密封等辅助系统所组成，

三.甜味调料湿法制粒机特点

1.本机采用卧式圆筒构造，结构合理。

2.充气密封驱动轴，清洗时可切换成水。

3.流态化造粒，成粒近似球形，流动性好。

4.较传统工艺减少25%粘合剂，干燥时间缩短。

5.每批仅干混2分钟，造粒1-4分钟，工效比传统工艺提高4-5倍。

6.在同一封闭容器内完成，干混-湿混-制粒，工艺缩短。

四.甜味调料湿法制粒机制备颗粒的方式

湿法制粒是在药物粉末中加入黏合剂，靠黏合剂的桥架或黏结作用使粉末聚结在一起而制备颗粒的方法。它包括挤压制粒、转动制粒、流化制粒和搅拌制粒等。湿法制成的颗粒经过表面润湿，具有颗粒质量好，外形美观、耐磨性较强、压缩成型性好等优点，在医药工业中应用最为广泛。

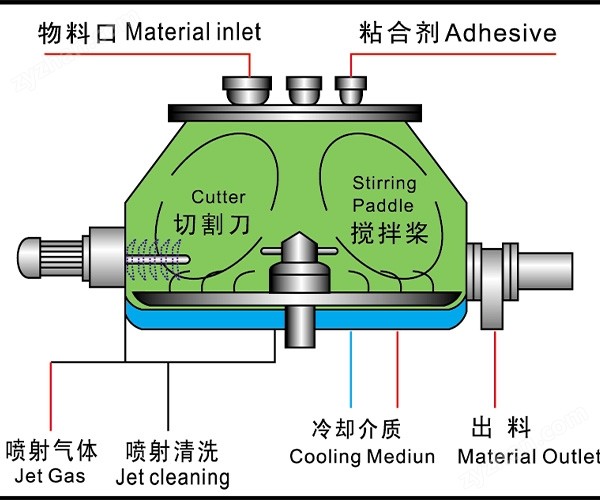

五.甜味调料湿法制粒机示意图
