环氧树脂是一类分子中含有两个或两个以上环氧基团的高分子聚合物 。骨架结构为脂肪族、脂环族或芳香族等有机化合物。

一.环氧树脂真空耙式干燥机原理

环氧树脂从壳体上方投料口加入，在不断转动的耙齿的搅拌下，物料与壳体壁接触时，表面不断更新，被干燥物料受到蒸汽（或热水、导热油）间壁加热，而使物料内湿份汽化，汽化的湿份由真空泵及时抽走。

二.环氧树脂真空耙式干燥机要求

✅目标表观粘度：粉末状或颗粒状(120℃条件下) 主要技术要求温度要120℃

✅材质：304

✅设备容积要求：5m2

✅罐体设计双法兰内插或液位计DN100法兰(真空条件); 筒内壁及筒内件表面抛光0.2um

✅搅拌耙臂采用光洁度设计(不得出现物料粘轴)

三.环氧树脂真空耙式干燥机特点

1、物料干燥均匀；避免氧化、过热；可得到含湿量极低的产品， 不需粉碎操作即可包装。

2、蒸发强度高，一般可达15-60kg(水)/m2•h 。

3、没有空气介入，冷凝器负荷很小，可方便回收物料溶剂。

4、溶剂蒸汽夹带物经过滤器过滤后排出，对环境没有污染。

5、能耗低，一般蒸发1kg水需1.3-1.5kg 水蒸汽。

6、热介质可用水蒸汽、热油、热水。

四.环氧树脂真空耙式干燥机组成结构

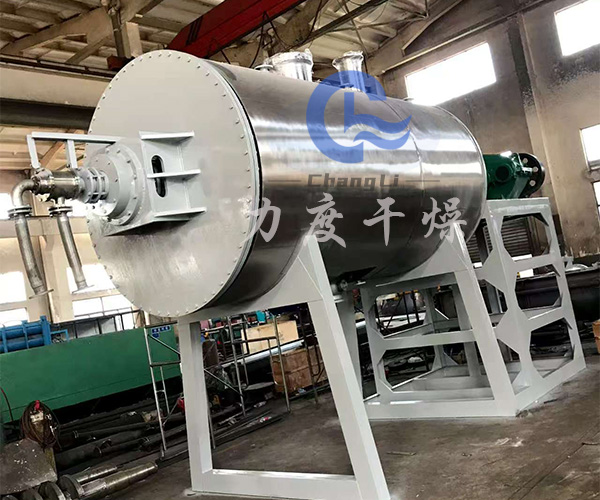

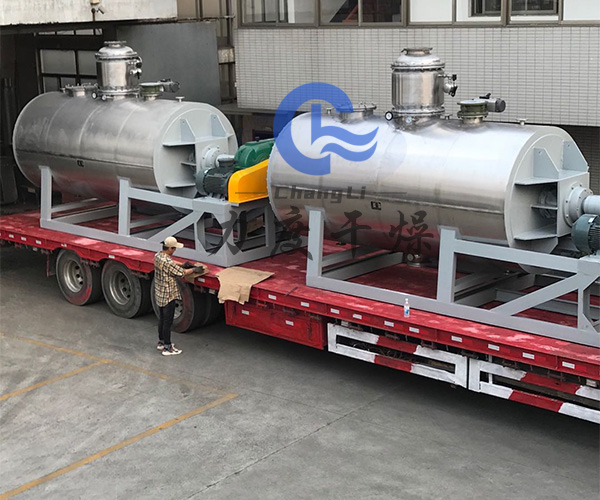

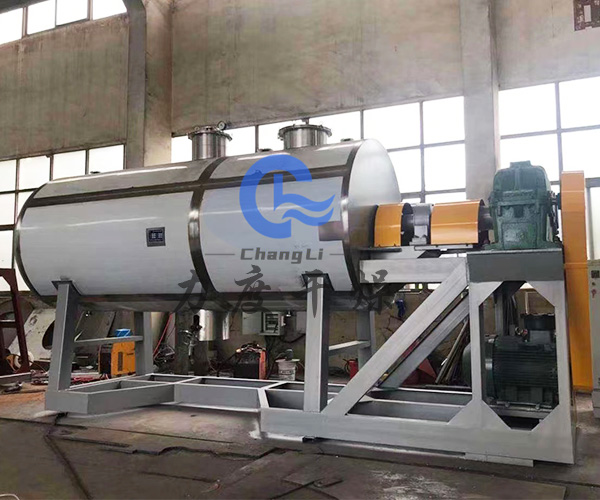

真空耙式干燥机罐体为圆筒型，真空耙式干燥机由真空罐体、搅拌轴、端盖、支架、电机、减速机、控制柜等组成。

✅真空罐体:为夹套间壁传热型式，其上部设有真空过滤接口（连接拌热式不锈钢烧结真空过滤器）、物料入口（用于液态物料的真空上料）、人孔口（用于设备检修及固体物料投入）、热媒进出口、温度表管口、压力表管口等。

✅搅拌轴:有常规型（不加热）和空芯型两种，空芯型搅拌轴内部设有套管，用于轴及耙臂内热媒的进入和排出。耙臂焊接在搅拌轴上，耙臂上方设有带倾角的耙片（也叫抄板），靠近筒体的耙片在旋转过程中清理附着在筒体壁上的物料，使间壁传热表面不断更新，利于物料混合和热量传导。

✅旋转密封:轴与端盖之间的旋转密封根据物料和工艺要求，可选配填料密封、机械密封等型式。

✅端盖:设有视镜及旋转密封件、轴承座等，视镜除了观察内部状况外，还可以根据物料的特性选择从视镜口塞入或取出敲击棒。

✅机架是设置真空耙式干燥机传动装置的部件，一般采用槽钢或厚壁方管等制作。

✅人孔：一般选用快开式压制真空人孔，用于固体物料投入和设备内部检修。对于可能存在的正压操作的设备则选用标准真空人孔。

✅真空过滤器;一般配置为拌热式不锈钢烧结真空过滤器，过滤器壳体外部设有伴热和保温，防止蒸发的溶剂冷凝回流。过滤材料为不锈钢烧结过滤器或多层不锈钢烧结板制成的过滤器，可拆洗，方便清洗。由于一般物料在大部分溶剂蒸发后干燥到一定程度才出现粉尘携带波峰值，此时运用脉冲反吹对溶剂回收影响不大，因此，真空过滤器常根据物料特性及工艺要求，配置压缩空气或氮气脉冲反吹，在线清灰。在工艺设计和设备采购时，可根据物料特性及工艺要求选定真空过滤器的功能属性。

✅真空出料阀:由阀座、密封垫、阀板、顶升气缸（或手动螺杆）、锁紧螺栓组成，顶升气缸由压缩空气为动力，配有自锁控制阀，可自动锁定开启或关闭状态，防止因突然发生的压缩空气供给失效导致阀门开启或关闭失效。对用于大型组合装置的真空耙式干燥机，为方便物料通过螺旋、真空抽吸等方式的衔接，真空出料阀常采用自控组合方式。

✅传动机构:由电机和减速机组成，减速机与搅拌轴之间由联轴器直联，减速机与电机之间为皮带传动，可避免因不可预见的杂物进入罐体内部导致搅拌桨与罐体之间卡堵且不被发现时对搅拌轴或密封的损害。为保护旋转密封的持续有效，传动电机一般选用变频调速。
